概述
气动带手动截止阀，在气源出现故障的情况下，可以用手动开启或关闭阀门，使现手动自动一体阀操作。本阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。
结构特点
1、气动铸钢截止阀选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
应用规范
设计与制造标准：GB/T12235
技术参数和性能
|
气动执行机构技术参数 |
阀 体 参 数 |
|
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN15～300mm |
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
1.6、2.5、4.0MPa等 |
|
输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
2Crl3 |
|
单作用：7N·M～2668N·M |
阀体材质 |
WCB铸钢 |
|
工作温度 |
常温型：-29℃～80℃（丁腈橡胶O型圈） |
阀板材质 |
A105 |
|
高温型：-29℃～160℃（氟橡胶O型圈） |
阀座密封 |
不锈钢 |
|
动作范围 |
0～100mm |
结构形式 |
直通 |
|
接口螺纹 |
SC60～SC200 G1/8″ |
温度 |
-29℃～425℃ |
|
SC260～SC450/350 G1/4″ |
适用介质 |
水、油品、蒸汽等。 |

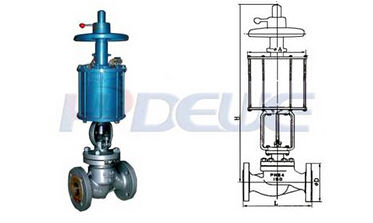

主要外形尺寸、连接尺寸及质量
|
DN |
L |
D |
D1 |
D2 |
Z-d |
b |
H |
A |
- |
- |
备注 |
|
15 |
130 |
65 |
65 |
45 |
4-Φ14 |
14 |
285 |
60 |
|
|
|
|
20 |
150 |
75 |
75 |
55 |
4-Φ14 |
14 |
330 |
80 |
|
|
|
|
25 |
160 |
85 |
85 |
65 |
4-Φ14 |
14 |
340 |
100 |
|
|
|
|
32 |
180 |
135 |
100 |
78 |
4-Φ18 |
14 |
355 |
128 |
|
|
|
|
40 |
200 |
145 |
110 |
85 |
4-Φ18 |
16 |
405 |
160 |
|
|
, |
|
50 |
230 |
160 |
125 |
100 |
4-Φ18 |
16 |
337 |
200 |
|
|
|
|
65 |
290 |
180 |
145 |
120 |
4-Φ18 |
18 |
365 |
260 |
|
|
|
|
80 |
310 |
195 |
160 |
135 |
8-Φ18 |
20 |
470 |
320 |
|
|
|
|
100 |
350 |
215 |
180 |
155 |
8-Φ18 |
20 |
525 |
350 |
|
|
|
|
125 |
400 |
245 |
210 |
185 |
8-Φ18 |
22 |
572 |
380 |
|
|
|
|
150 |
480 |
240 |
240 |
210 |
8-Φ23 |
24 |
585 |
420 |
|
|
|
|
200 |
600 |
295 |
295 |
265 |
12-Φ23 |
26 |
650 |
450 |
|
|
|
订货说明
1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构 |
