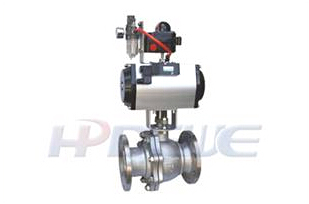

ZSHO-16型 气动O形切断球阀
概述
ZSHO-16型气动O形切实断球阀和气动双作用执行机构构成。它具有结构简单、体积小、重量轻、操作方便等优点，可广泛应用于石油、化工、水电、轻纺等工业生产进程的自动调节和远程控制中。
结构原理
O形球阀由阀体、球体、阀轴、密封环、填料、压板等零部件组成。
执行机构由气、活塞、齿轮型、输出轴、气缸盖、轴承、导向环、活塞轴瓦、调整螺栓、“O”型圈等主要零部件等构成。
原理：执行机构与阀用连接轴连接。气缸内输入气压后，作用于活塞上产生一定的推力，使齿轮型输出在活塞推动下，使齿轮输出轴于旋转，带动阀轴转动，从而使球阀体在阀内随这转动，改变阀的流通面积，达到改变通过阀内介质流量目的。
主要技术参数和性能指标
1、ZSHO-16型气动O形切实断球阀使用温度220℃
2、 主要材料：阀体：WCB；ZG1Cr18Ni9Ti
球芯材料：DN≤50时为1Cr18Ni9Ti,65≤DN≤150时为2Cr1，ND200时为碳钢
3、旋转角度：0°～90°
4、外形结构尺寸表
|
DN |
ΦA |
D |
N-Φ |
L |
L1 |
L2 |
L3 |
H1 |
H |
所配执行机构 |
额定流量系数Kv |
|
15 |
95 |
65 |
4-Φ14 |
130 |
84 |
155 |
83 |
47.5 |
280 |
GTX.75 |
20 |
|
20 |
105 |
75 |
4-Φ14 |
130 |
78 |
155 |
83 |
52.5 |
280 |
GTX.75 |
38 |
|
25 |
115 |
85 |
4-Φ14 |
140 |
85 |
155 |
83 |
57.5 |
280 |
GTX.75 |
72 |
|
32 |
135 |
100 |
4-Φ18 |
165 |
103 |
155 |
83 |
67.5 |
290 |
GTX.75 |
93 |
|
40 |
145 |
110 |
4-Φ18 |
180 |
118 |
155 |
83 |
72.5 |
290 |
GTX.75 |
145 |
|
50 |
160 |
125 |
4-Φ18 |
200 |
89 |
155 |
83 |
80 |
330 |
GTX.75 |
230 |
|
65 |
180 |
145 |
8-Φ18 |
220 |
100 |
216 |
120 |
90 |
400 |
GTX.110 |
406 |
|
80 |
195 |
160 |
8-Φ18 |
250 |
115 |
216 |
120 |
97.5 |
400 |
GTX.110 |
576 |
|
100 |
215 |
180 |
8-Φ18 |
280 |
135 |
290 |
137 |
107.5 |
465 |
GTX.127 |
940 |
|
125 |
245 |
210 |
8-Φ18 |
320 |
160 |
368 |
178 |
122.5 |
544 |
GTX.160 |
1404 |
|
150 |
280 |
240 |
8-Φ23 |
360 |
180 |
368 |
178 |
140 |
572 |
GTX.160 |
2050 |
|
200 |
335 |
295 |
12-Φ23 |
457 |
216 |
450 |
224 |
167 |
655 |
GTX.210 |
3590 |
注：ZSHO-16气动球阀法兰距符合JB1686标准，法兰连接尺按JB79-59标准。 |
