ZAZM套筒阀
概述

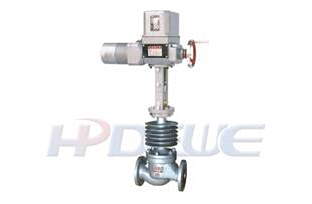

ZAZM电动套筒调节阀由DKZ型系列直行程电动执行机构和套筒阀两部分组成。以单相交流220V电源为动力，接受0～10A或4～20mA直流信号，自动地控制调节阀开度，从而达到对压力、温力、流量、液位等工艺参数的连续调节。
该产品具有比双座阀大的流量系数，且允许压差大，稳定性好，工作时不易产生振动，适用性强等优点，广泛地应用于电力、冶金、石油、化工、轻工等工业部门的自动控制系统。
主要技术参数
|
公称通径DN（mm） |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
|
额定流量系数Kv |
直线 |
11 |
27.6 |
44 |
110 |
176 |
440 |
690 |
|
等百分比 |
10 |
25 |
40 |
100 |
160 |
400 |
630 |
|
流量特性 |
直线；等百分比 |
|
公称压力PN（MPa） |
1.6、4.0、6.4 |
|
连接型式 |
法兰连接：PN6.4按JB79-59标准 |
|
配用执行机构型号 |
DKZ-310 |
DKZ-410 |
DKZ-410 |
|
出轴推力（N） |
4000 |
6400 |
64000 |
|
行程L（mm） |
16 |
25 |
40 |
60 |
|
全行程时间（s） |
12.5 |
20 |
32 |
37 |
|
作用方式 |
电开式（K常关）：电关式（B常开） |
|
输入信号 |
0～10mA 4～20mA DC |
|
供电电源 |
220V；50-60Hz |
|
固有可调比R |
30:1 |
|
|
|
|
|
|
|
|
|
|
|
| |
