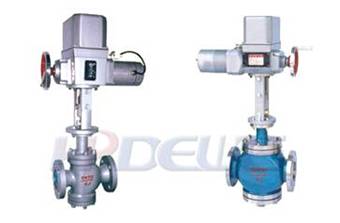

ZAZN双座阀 ZAXP单座阀
概述
ZAZP、ZAZN型电动直通单、双座调节阀是DKZ型电动单元组合仪表中的执行单元，它是生产过程自动调节系统中的重要环节之一。它以电源为动力接受统一的标准信号0～10或4～20mA.DC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开启程度，从而达到对工业介质流量、压力、温度和液位等参数的自动调节。因则广泛应用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN20～400。
主要技术参数
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
额定流量
系数Kv |
单座 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
800 |
1200 |
|
|
双座 |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
2700 |
|
额定行程L（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
|
公称压力PN(MPa) |
1.6、4.0、6.4 |
|
固有流量特性 |
直线、等百分比 |
|
允许泄漏量（1/h） |
10-14 x阀额定容量（单座）、10-3x阀额定容量（双座） |
|
工作温度t（℃） |
-20-200、-40-250、-40-250、60-450 |
|
信号范围（mA.DC） |
0-10或4-20 |
|
电源电压 |
220V、50Hz |
|
作用方式 |
电开式、电关式 | |
